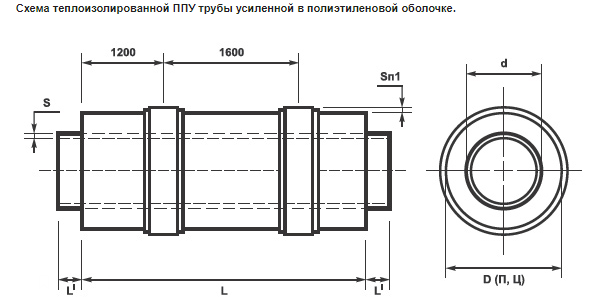

Труба усиленная ППУ изоляции


Согласно требований ГОСТ 30732-2020 для прокладки изолированных труб ППУ подземной бесканальной прокладки в тонкостенной полиэтиленовой оболочке (ПЭ) в стальных защитных футлярах допускается применять трубы с бандажами, изготовленные по чертежам предприятия-изготовителя предизолированных ППУ трубопроводов, согласованным с проектной организацией или Заказчиком.

Для конкретных условий монтажа ППУ трубопроводов бесканальной прокладки с повышенными требованиями к прочности трубопровода из-за повышенных внешних механических воздействий на грунт (переезды железнодорожного транспорта или дорожное полотно автотранспорта) проектами на прокладку труб в ППУ изоляции в обязательном порядке предусматривается прокладка изолированных труб в стальных футлярах по всей протяженности переезда, чтобы обеспечить защиту трубы ППУ от постоянных нагрузок на грунт и предотвратить ее последующее повреждение.

В свою очередь предварительно изолированные в заводских условиях трубы ППУ в ПЭ оболочке также обеспечиваются дополнительными полиэтиленовыми наружными полимерными оболочками (бандажами), прикрепляемыми по всей протяженности изолированной трубы в футляре и служащими защитой наружной полиэтиленовой трубы. Трубы бесканальной прокладки тепловых сетей в процессе эксплуатации трубопровода постоянно перемещаются в грунте и для защиты от истирания полиэтилена применяются различные способы защиты, включая применение полимерных компенсационных матов (вспененные полиэтилен или полиуретан с плотностью до 30 кг/м3). Однако для гарантированной защиты трубопровода, прокладываемого в футлярах, учитывая техническую сложность повторного доступа к трубе в случае ее повреждения, данных мер недостаточно и поэтому применяются накладные кольца из полиэтилена (защитные полиэтиленовые бандажи).

Таким образом, вспомогательные кольца-бандажи трубы усиленной в ППУ изоляции предотвращают преждевременное истирание полиэтиленовой гидроизоляции и гарантируют сохранность теплоизоляционного ППУ слоя.

Труба усиленная в ППУ в обязательном порядке снабжается проводами системы ОДК и работает в системе предизолированного трубопровода тепловой сети аналогично остальным изделиям по ГОСТ 30732-2020.

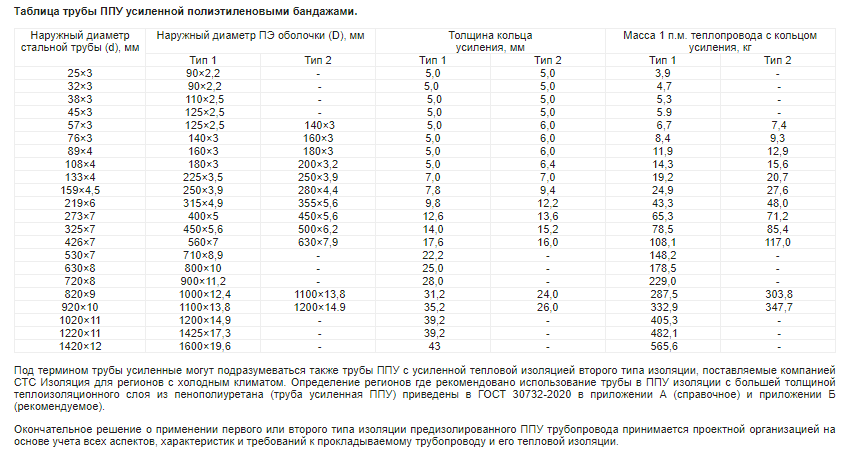

Пример заказной спецификации стальной электросварной трубы диаметром 325 мм, толщиной стенки 7,0 мм с усиленной полиэтиленовой оболочкой диаметром 450 мм и изоляцией пенополиуретаном с системой ОДК:

Труба ст. э/с усиленная 325х7,0/450 ППУ-ПЭ-сп.
